| | | 제 목 | 문제가 이해가 안되요.. p118 5 번 문제 입니다. 해설좀 부탁 드립니다. | | | 글쓴이 | 기사친구 | 작성일 | 2013-02-20 오전 11:59:42 | 조회수 | 674 | | | 글공유 | |
| | | 안녕하세요? 고형석 회원님 ^^
정보처리 자격시험 온라인 강의, 최강! 기사친구 입니다.
질문하신 내용에 답변 드리겠습니다.
-----------------------------------------------------------------------------
JK플립플롭에서는 두 개의 입력선 J와 K가 따로 입력값을 받아 그에 따라 출력값이 달라지게 됩니다.
가장 기초부터 되새겨 보면 컴퓨터의 입력값과 출력값은 어떤 형태일까요?
단 두가지 형태 0과 1 밖에 없습니다. 0과 1의 형태로 하나 또는 두개 더 나아가 세개 이상의 입력값도 받을 수 있으며 마찬가지로 결과값(출력값)도 0 또는 1의 형태로 나타나게 됩니다.
여기서 J와K 가 무엇인가 왜 하필 J,K인가 궁금해 하실수도 있는데, 그냥 고유명사라고 생각하시면 됩니다. 특별한 의미는 없으며 그냥 J와K 라는 입력단자에 0 또는 1이 들어가는 것입니다.
굳이 말씀드리자면 J,K는 Jack과 Kilby가 발명하여 이름의 앞자리를 따서 JK 플립플롭이라 부르는 것입니다. JK플립플롭은 SR플립플롭에서 발전한 것으로 J=S , K=R로 간주하셔도 무방합니다.
이 두 개의 입력선 J와 K를 하나의 입력선으로 묶어서 하나의 입력선으로 구성한 것이 T플립플롭입니다.
즉 입력값을 하나만 받아서 JK플립플롭과 같은 기능을 수행하게 되는 것입니다.

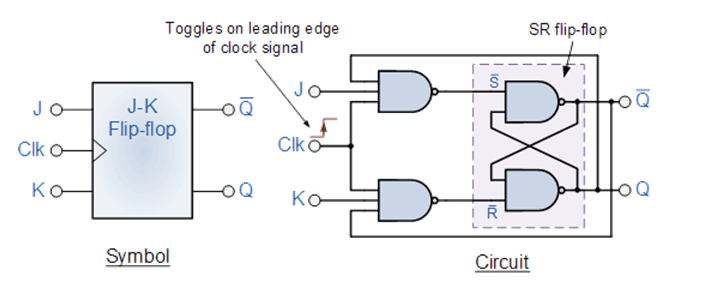

JK 플립플롭을 시각화 시켜서 보시면 다음과 같습니다.

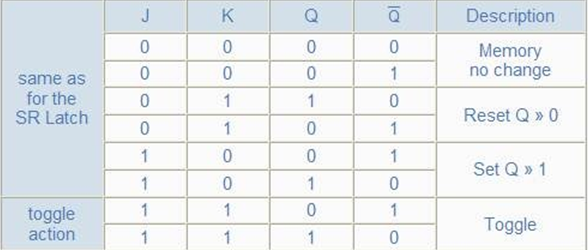

그리고 이 JK 플립플롭의 진리표( truth table )을 살펴보면 다음과 같습니다.
NAND 게이트에 00, 01, 10, 11 각각의 값이 들어왔을때 어떤 출력값을 내는지는
충분히 알고 있으시면 위의 그림과 진리표의 결과값 또한 충분히 이해할 수 있으실거라 생각합니다.
118페이지 5번문제의 그림을 보면 J와 K를 하나로 묶어서 입력을 받고 있습니다.
문제에 제시된 그림 자체가 T플립플롭의 블록 다이어그램이라고 보시면 됩니다.
------------------------------------------------------------------------------
궁금하신 내용 있으면 언제든지 저희 기사친구 게시판을 이용해 주시구요~!!
꼭 합격 하시길 바랍니다^^
좋은 하루 되세요 감사합니다~~
문제풀이 강의 를 보아도 이해 가 잘 안됩니다. | |
|
|
